Titanium Bar - Flexibile et Maximum robur Metal propter necessitates tuas

Titanium Bar Outperforms Conventional Metals

Titanium bar vim singularem ut- ponderis, usque ad duplam ferri intemeratam 316L tradit, dum in aquae marinis, chlorinis et corporis fluidis corrosioni resistit. Utrum application est aerospace fastener certified est ASTM B348 , orthopaedicum implantare regitur ASTM F136 et ISO 5832-3 , vel adprehensis habitationis profunditatis pro 6,000 m altitudine aestimata, bar Titanium integritatem structuralem praebet, nulla alia metalli viabilis commercium comparabili pondere aequare potest.

Hic dux notitias mechanicas, gradatim comparationes, industrias applicationes speciales, considerationes machinationes, et instantissimas quaestiones procurationis respondet, exhibet - sic fabrum et emptores rectam vectem stirpis primi ordinis definire possunt.

Materia Classification et Key Gradus

Titanium bar stirpe est geno commercium pura (CP) grades et Titanium stannum grades . Quatuor CP gradus (Gradus 1-4) in oxygenio et ferro contento tantum differunt; gradus mixturae elementa inducunt sicut aluminium et vanadium ad machinas specificas profile mechanicas.

Gradus I - Maximum Formability

Ultima Tensile Strength (UTS): 240 MPa minimum; cede fortitudo: CLXX MPa minimum; Densitas: 4.51 g/cm³. Gradus 1 bar, gubernatus ASTM B348 Grade 1 est mollis CP gradus. Praeponitur desalinationis plantae schedae Tubingae, reactor chemicae liners, et clasturae architecturae ubi opus est frigida institutio.

Gradus II - General-Propositum Workhorse

UTS: 345 MPa minimum; Vires cede: 275 MPa minimum; Elongatio: 20% minimum. CP gradu late instauratam. Applicationes includunt extrahendi subsea caloris nummularii, iacula marina propeller, et instrumenti processus electrochemici. ASTM B348 Gradus 2 et ISO 9001 certificationes molendini normae requiruntur.

Gradus IV - summa virtus CP Titanium

UTS: 550 MPa minimum; Vires cede: minimum 483 MPa. Adhibetur in elementis chirurgicis implanteti et premendi chemicis limbis, ubi mixtura elementa viteta sunt propter rationes biocompatibilitatis vel corrosionis.

Gradus 5 (Ti-6Al-4V) - Aerospace and Medical Aurum Standard

UTS: 950 MPa minimum; cede fortitudo: 880 MPa minimum; Densitas: 4.43 g/cm³; Lassitudine limitum (10⁷ circuitus): ~620 MPa. Alpha-beta mixturae continens 6% aluminium et 4% vanadium. Gubernata per ASTM B348 Gradus 5 ad industriae talea et AMS 4928 for aerospace. Turbine laminae malleorum dominatur, tabularum structurarum aircraft, arma currendi currus suspensio, et caules summus cyclus orthopaedicus.

Gradus 23 (Ti-6Al-4V ELI)

UTS: 860 MPa minimum; Vires cede: 795 MPa minimum; Oxygeni contentus ≤ 0.13 wt%. Extra- Minimum Interstitiale (ELI) chemia oxygenium, nitrogenium, et ferrum ad fracturam duritiem et lassitudinem resistendi meliores in ambitus cyclicas onerantium reducit. Vexillum mandatorium pro onere orthopaedico inserit: ASTM F136 et ISO 5832-3 . Adhibentur in caulibus femoralibus coxae, medullae intercorpus caveae, et abutmentum dentalis vectibus.

Gradus 7 (Ti-0.2Pd) - Resistentia Chemical Superior

Palladium additamentum (0.12-0.25%) dramatically ratem corrosionis demittit in acida reducenda sicut hydrochlorica et sulphurica. Praeferretur apparatu processu chemico ubi Gradus 2 rima corrosio pateretur. Gubernata per ASTM B348 Gradus 7 .

Mechanica euismod Data: Titanium Bar vs. 316L Steel

Mensa infra dat analysin directam substitutionem. Omnes titanium valores bar per ASTM B348 referuntur; 316L valores referendi ASTM A276 talea annealed.

Key takeaway: Gradus 5 bar titanium specificam vim obtinet 3.5× altior quam 316L chalybe immaculata dum 45% minus per unitatem voluminis ponderans — commodum decretorium pro structurarum criticarum pondere.

Industria Imprimis Applications et signa gubernandi

Aerospace et defensionis

Titanium talea circiter 15-20% structurae pondus in elit commercii altera generatione constituit. Applicationes criticae includunt:

• Airframe fasteners et seras (Grade 5, AMS 4928 , NAS 1352 series) - Seras ferreas in tertia parte poenae pondus reponens
• Compressor discus forgings et turbine blade root bars ( AMS 4928 / AMS 4965 ) aestimavit CCCXV °C continua
• HYDRAULICUS actus housings et landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hypersonic missile airframe vectes (Grade 5 vel Beta-C; ASTM B348 Grade 19 )

Medicae et orthopaedicae implantatorum

Facultas osseointegrationis Titanii - compages directa ad os vivendum sine fibrosa interfaciei compagine - eam pernecessariam efficit in oneris sustinentis inserit. Gradus XXIII bar ( ASTM F136, ISO 5832-3 ) Mandatum est:

• Caules femoris coxae et acetabular shell blanks — machined from 50–80 mm diameter bar
• Medulla pediculi ANISOCYCLUM et interbody cage frames — torque-critical thread roots require tight fatigue data
• Dentalis indere vectes moliti per CAD/CAM systems - Grade 4 vel Gradus 23 per ISO 10271
• Trauma laminae fixationes et clavos intramedullares - ubi MRI convenientiae (non-ferromagnetic) est essentiale

Marine et Subsea Engineering

Titanium bar corrosio rate in marinis efficacius est 0.025 mm/annus — versus 0.5-1.5 mm/annus 316L-faciens 25-annum sustentationem liberorum cyclorum servitiorum impetrabilium. Clavis utitur:

• Altum-mare pressionis vas et plumbi cisternina ligare virgas talea aestimavit DC (profunditatem 6,000 m) per talea Grade 5 per ASTM B348
• Propeller hastile forgings pro vasis navalibus - Gradus 2 immunitatem praebet corrosionem sine anodes sacrificali
• Desalination plant calor exchanger fistulae rudentis in Gradus 2 per ASTM B348 et ASME SB-348
• Radix ictu fulmina Thadal Turbine et mooring anchor pins in Grade 5

Chemical Processing and Energy

In plantis chloro-alcali et reactoribus humido-chymicis, titanium Hastelloy in minori pretio per unitatem voluminis efficit. Imprimis applicationes includit:

• Electrolytic cell electrode subsidia - Grade 1 talea ad maximum conductivity et formabilitatem
• Acidum nitricum et aceticum reactorem spicula - Grade 2 talea, servitium temperaturae usque ad 250 °C
• Acidum hydrochloric sentinam spicula — Gradus 7 (Ti-0.2Pd; ASTM B348 Gradus 7 ) ubi corrosio acidum-acidum est modus defectum
• Nuclei vastum repono continens fasteners — Gradus 12 (Ti-0.3Mo-0.8Ni) pro viribus collatis et resistendo acidis minuendis

Motorsport ac summus euismod Automotive

Formulae 1 normae permittunt titanium in rectis suspensionibus, spiculis phaleris, et clavibus rotarum ubi pondus salvificum directe vertit ad tempus lap. Gradus 5 talea machined to AMS 4928 praebet a * XL% pondus reductionem super equivalent chalybe componentes cum nullo detrimento in lassitudine vitam ad 10⁷-cycli limen.

Standard Dimensiones et Procurement Specifications

Titanium vectis in rotundis, hexagonis, quadratis, planis (rectangulis) praesto est. Sequens tabula summatim normas generis dimensiones et specificationes regens.

Superficiem metam includit optiones: calidum advolvit descaled (HRD) , frigidum annata (CDBA) et centrum medium (tolerantia ±0.05 mm). Aerospace et applicationes medicae typice mandant talea centra terrain cum mola certificamenti traceability ad numerum caloris.

Machining Titanium Bar: Provocationes et Exercitia optimus

Titanium scelerisque conductivity humilis est ( 6.7 W/m·K pro Grade 5 , versus 16.3 W/m·K pro 316L) calefacit aciem aciei intendere quam per spumam dissipare. Sine recto processu parametri, marginem erectum, obdurationis, instrumenti ac fortuiti eventus in celeri inserta defectione et rejectione dimensiva.

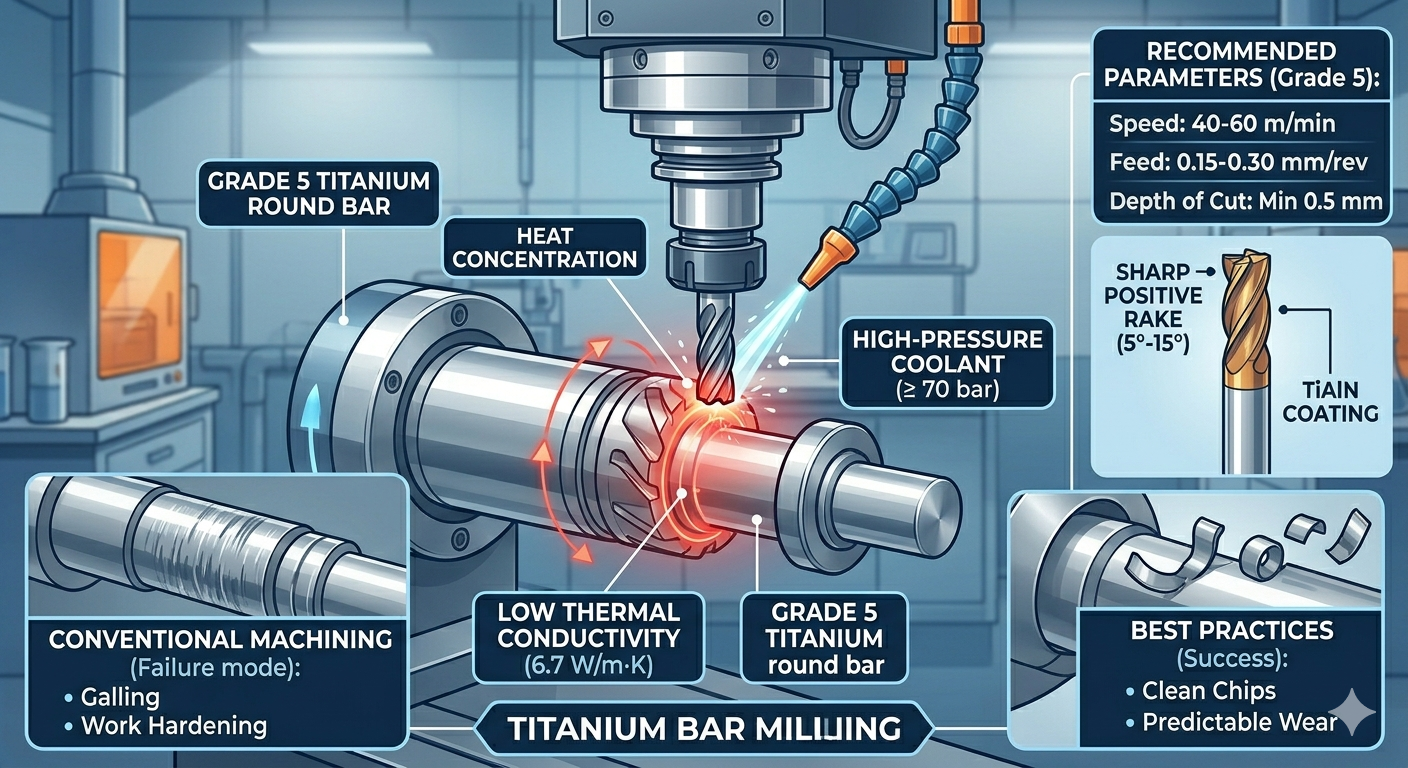

Commendatur Conversus Morbi pro Grade V Bar

• Celeritas secans; 40-60 m/min (carbide uncoated inserta vel TiAlN iactaret, ISO K10-K20)
• Rate pasce: 0.15-0.30 mm / rev ponere chip-fractionis ac ne frictio
• Profundum cut; Minimum 0,5 mm secare infra stratum obduratum ex prioribus faucibus
• Coolant: Summus pressura diluvium coolant in ≥ 70 talea directa ad zonam sectionis est facienda
• Instrumentum geometriae: Acuta positivum sarculum (5°-15°) ad obscuratis sectionem vis et calor generationis

Milling and EXERCITATIO Praecipua

Ad millenarium Gradus 5 talea, scandere milling (conventivum: vitatum) cum 3-5-tibiae TiAlN-coated fine molendina ad 60-80 m/min superficialis celeritas instrumentum vitae supra 30 minuta per ora sustinet. EXERCITATIO requirit per-fusum coolant; peck- EXERCITATIO cyclos cum 1° diametro modios ne chip sarcina et scelerisque in voragines captionis.

CP grades (Grade 1-2) machina circiter XXX% facilius quam Gradus 5 propter vires inferiores, sed natura succina eorum instrumentorum acutorum et positivi temperamenti requirit.

Quality Assurance and Certification Requirements

Procuratio vectis titanii ad applicationes criticas notandum est sequenti documento catenam ad curandum traceability et obsequium;

1. Molendinum Test certificatorium (MTC) ad EN 10204 3.1 vel 3.2 - calor numerus deprauabilis chemica compositio et test eventus mechanica
2. ASTM B348 vel AMS 4928 obsequio constitutionis - confirmans speciem conformance per applicabiles gradus
3. Ultrasonic Testis (UT) fama — amet pro aerospace bar > 50 mm diametri per AMS 2631 / ASTM E2375
4. Analysis chemica (OES vel ICP) — probari oxygenii contenti pro Grade 23 ELI (≤ 0.13 wt%) per ASTM F136
5. ISO 9001:2015 / AS9100D Quality Management System libellum de molendino - requiritur a plerisque I aerospace et medicinae OEMs
6. SPATIUM / RoHS declarationem pro Grade 7 (palladium contentum requirit conflictus minerarum detectionis in EU copia catenarum)

Grade Electio Guide per Applicationem

Frequenter Interrogata

Q1: Quid interest inter Gradus 5 et Gradus 2 bar titanium, et quomodo eligo?

Grade 2 est commercium purum Titanium: nulla commixtio elementorum; UTS 345 MPa praeclara corrosio resistentia, et facilis frigoris formabilitas. Est sumptus efficens electio instrumentorum chemicorum, caloris marini nummulariorum, et instrumentorum medicorum quae onera structurarum non ferunt. Gradus V (Ti-6Al-4V) est alpha-beta mixturae cum UTS 950 MPa -fere 3× fortior - sed 20-30% magis per kilogram constat et signanter difficilius est machinae. Elige Gradus 5 quotiens elementum onustum, lassitudinem criticam vel pondus minuendum est. Elige Grade 2 cum corrosio resistentia est prima agitator et onera mechanica sunt humiles.

Q2: Cur titanium talea difficilis machinae ferro immaculato comparata est?

Tres proprietates cohaerent ad Titanium provocandum: (1). Minimum scelerisque conductivity (6.7 W/m·K) medium calor per spumam effugere non potest—cumat ad extremum instrumentum, acceleret lapsum; (2) Princeps chemica reactivity temperatura elevata facit titanium in marginem aciei confligere, ore constructo producens; (3) obfirmare — superficies durescit inter singulas fauces, ut proximus transitus infra stratum illam secet. Recta administratio celeritatis incisionis (≤ 60 m/min), altum pressum coolant (≥ 70 talea), instrumentum positivi-rastri acutum, et minimum 0,5 mm profunditas incisae omnes tres quaestiones resolvit et vitae praenuntiativum instrumentum dat.

Q3: Utrum titanium talea vere biocompatibilis sit? Quae signa hoc confirmant?

Ita. Titanium stabilimentum format, stratum oxydatum pigrum TiO₂, quod ion prohibet in textam emittere. Decades de indiciis clinicis confirmant cytotoxicitatem neglegentem et nullae relationes allergicas responsionis systemicae - secus nickel-almas continentium. Pro obsequio moderante, biocompatibilitas regitur ISO 10993-1 (Biologicum medical cogitationes iudicium) et ISO 10993-5 (cytotoxicity testis). Materia gradu conformatio confirmatur ASTM F136 (Grade 23 pro implantatorum) et ISO 5832-3 . Nota quod quidam aegri sensum ad vanadium ostendunt; his in casibus, vanadium-admixtiones gratis, ut Ti-6Al-7Nb (ISO 5832-11); pro certo sunt.

Q4: Potestne titanium talea conflari, et quae cautiones requiruntur?

Titanium talea iuncta usura GTAW (TIG) welding cum Grade-matched filler filum. In discrimine postulationem est inertes gas protegens Titanium absorbet oxygenium, nitrogenium, et hydrogenium supra 400 °C, embratiunculam causans. Hoc postulat scuta gasi trahens et tergum (99.999% argon), area munditiae firmatae (IPA absterget, non uncto), et temperatura moderatio stricta inter-passum infra 150 °C. Weld qualis verificatur per AWS D1.9 (Titanium structural) or * ASME Sectio IX (Pressura armorum). Post-pullati curatio caloris (PWHT) ad 540-600 °C in vacuo vel argonis adhibetur ad levandas residuas accentus in Grade 5 weldments.

Q5: Quomodo titanium talea comparatur ad aluminium mixtiones pro aerospace ponderis peculi?

Aluminium mixturas (v.g., 7075-T6: UTS 572 MPa, densitas 2.81 g/cm³, vires specificae ~204 MPa·cm³/g) aequant vel leviter superant Gradus 5 titanium in viribus specificis ad locus temperatus. Sed Titanium retinet plena mechanica ad CCCXV ° C * ubi aluminium supra 150 °C acriter recedit. Titanium etiam praebet resistentiam superiori corrosionis sine curatione superficiei et in limine defatigationis altiorem praebet. Ipsum electum est: aluminium pro non scelerisque, structuris sensitivis sumptibus; Titanium ad sectionem calidam, lassitudines criticas, vel applicationes mordax ambitus ubi massa etiam arctatur.
